DLYSFU1610-3/2 বল স্ক্রু16 মিমি নামমাত্র শ্যাফ্ট ব্যাস এবং 10 মিমি সীসা সহ একটি আদর্শ ফ্ল্যাঞ্জযুক্ত একক-নাট বল স্ক্রু। প্রতিটি স্ক্রু বিপ্লব 10 মিমি রৈখিক ভ্রমণ তৈরি করে, এটিকে কমপ্যাক্ট অক্ষের জন্য উপযুক্ত করে যার জন্য একই ঘূর্ণনগত গতিতে একটি ছোট-সীসা স্ক্রু থেকে দ্রুত চলাচলের প্রয়োজন হয়।
স্ট্যান্ডার্ড সরবরাহ একটি S55C ঘূর্ণিত স্ক্রু শ্যাফ্ট, একটি 20CrMo বল বাদাম এবং C7 নির্ভুলতা ব্যবহার করে। C5 স্থল নির্ভুলতা, কাস্টম স্ক্রু দৈর্ঘ্য, ডান-হাত বা বাম-হাত থ্রেড এবং অঙ্কন-ভিত্তিক শেষ মেশিনিং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ।
SFU1610 মানে কি
| মডেল কোড | অর্থ | SFU1610-3/2 |
|---|---|---|
| এসএফইউ | স্ট্যান্ডার্ড ফ্ল্যাঞ্জড একক-বাদাম সিরিজ | ফ্ল্যাঞ্জযুক্ত একক বল বাদাম |
| 16 | নামমাত্র স্ক্রু খাদ ব্যাস | 16 মিমি |
| 10 | স্ক্রু বিপ্লব প্রতি রৈখিক ভ্রমণ | 10 মিমি |
| 3/2 | ক্যাটালগ সার্কিট কনফিগারেশন পদবী | সার্কিটের ক্যাটালগ সংখ্যা: 3 |

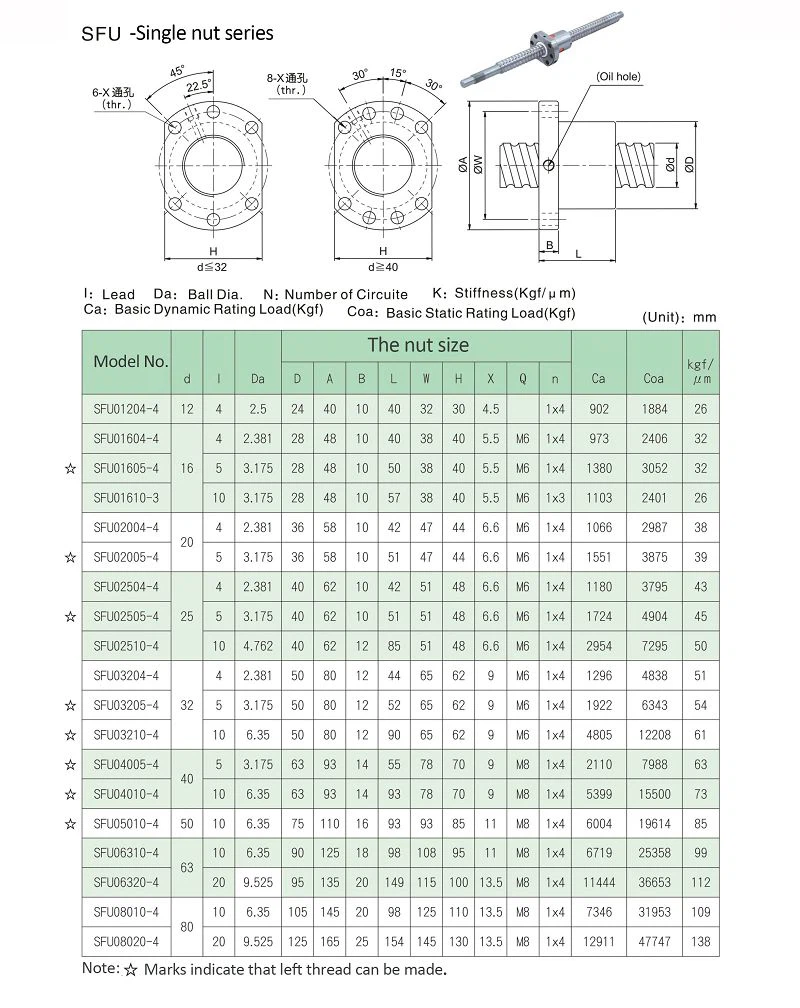

SFU1610 বল স্ক্রু মাত্রা
নিম্নলিখিত মাত্রাগুলি স্ট্যান্ডার্ড SFU1610-3/2 বল বাদামকে নির্দেশ করে। বাদাম ধারক বা আশেপাশের মেশিনের উপাদানগুলি মেশিন করার আগে SFU অঙ্কনের সাথে মাত্রা চিহ্নগুলি মিলান৷
| মডেল | d | l | দা | D | A | B | L | W | X | H | Q | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFU1610-3/2 | 16 | 10 | 3.175 | 28 | 48 | 10 | 47 | 38 | 5.5 | 40 | M6 | 3 |
মাত্রা একক: মিমি। d=নামমাত্র ব্যাস; l=লিড; দা=বল ব্যাস; ডি=বাদাম ব্যাসের বাইরে; একটি=ফ্ল্যাঞ্জ ব্যাস; বি=ফ্ল্যাঞ্জ পুরুত্ব; L=বাদামের দৈর্ঘ্য; W=ফ্ল্যাঞ্জের প্রস্থ; X=মাউন্টিং{10}}গর্ত ব্যাস; H=মাউন্টিং-গর্ত কেন্দ্রের মাত্রা; Q=মাউন্টিং থ্রেড; N=বল সার্কিটের সংখ্যা।
SFU1610 বল স্ক্রু লোড রেটিং
| কর্মক্ষমতা আইটেম | ক্যাটালগ মান | রূপান্তরিত মান | নির্বাচনে ব্যবহার করুন |
|---|---|---|---|
| ডায়নামিক লোড রেটিং Ca | 721 কেজিএফ | প্রায়. 7.07 kN | নামমাত্র ক্লান্তি-জীবনের গণনায় ব্যবহৃত রেফারেন্স মান |
| স্ট্যাটিক লোড রেটিং Coa | 1249 কেজিএফ | প্রায়. 12.25 kN | স্থির বা পিক অক্ষীয় লোডিংয়ের জন্য রেফারেন্স রেটিং |
| অক্ষীয় দৃঢ়তা K | 15 kgf/μm | প্রায়. 147.1 N/μm | অক্ষীয় দিক থেকে রেফারেন্স ইলাস্টিক প্রতিরোধের |
kN এবং N/μm মানগুলি ক্যাটালগ kgf ডেটা থেকে আনুমানিক রূপান্তর। রেট করা লোড প্রস্তাবিত ক্রমাগত কাজের লোডের মতো নয়। প্রকৃত জীবন অক্ষীয় লোড, গতি, ত্বরণ, তৈলাক্তকরণ, প্রান্তিককরণ এবং কর্তব্য চক্রের উপর নির্ভর করে।
কি 10mm সীসা পরিবর্তন
SFU1610 বাদাম স্ক্রুটির প্রতিটি সম্পূর্ণ বিপ্লবের জন্য 10 মিমি ভ্রমণ করে। 1000 rpm-এ, তাত্ত্বিক রৈখিক ভ্রমণের হার হল 10,000 মিমি/মিনিট ত্বরণ, স্ট্রোক সীমা এবং গুরুত্বপূর্ণ-গতি সীমাবদ্ধতা বিবেচনা করার আগে।
একটি 4 বা 5 মিমি সীসা ব্যবহার করে একটি 16 মিমি বল স্ক্রুর সাথে তুলনা করে, SFU1610 একই মোটর গতিতে আরও রৈখিক ভ্রমণ তৈরি করে। যাইহোক, বড় সীসা যান্ত্রিক সুবিধাও হ্রাস করে এবং প্রতিটি মোটর বৃদ্ধির জন্য আরও রৈখিক আন্দোলন তৈরি করে।
SFU1610 উপাদান এবং নির্ভুলতা
| আইটেম | স্ট্যান্ডার্ড সরবরাহ | ঐচ্ছিক সরবরাহ |
|---|---|---|
| স্ক্রু খাদ | S55C | নিশ্চিতকরণ সাপেক্ষে বিশেষ প্রয়োজনীয়তা |
| বল বাদাম | 20CrMo | নিশ্চিতকরণ সাপেক্ষে বিশেষ প্রয়োজনীয়তা |
| উত্পাদন পদ্ধতি | ঠান্ডা ঘূর্ণিত | যথার্থ স্থল |
| নির্ভুলতা গ্রেড | C7 | C5 |
| থ্রেড দিক | ডান-হাত | অর্ডার নিশ্চিতকরণ সাপেক্ষে বাম-হাত |
| বাদামের গঠন | স্ট্যান্ডার্ড flanged একক বাদাম | অন্যান্য বাদামের কাঠামোর জন্য DLY এর সাথে যোগাযোগ করুন |
SFU1610 বল স্ক্রু FAQ
প্রশ্ন: একটি SFU1610 বল স্ক্রু 1500 rpm এ কত দ্রুত চলে?
উত্তর: 10 মিমি সীসা সহ, তাত্ত্বিক রৈখিক ভ্রমণের হার 1500 rpm-এ 15,000 মিমি/মিনিট। প্রকৃত অনুমোদনযোগ্য গতিকে অবশ্যই স্ক্রুটির গুরুত্বপূর্ণ-গতি, সমর্থন এবং ত্বরণ সীমা পূরণ করতে হবে।
প্রশ্ন: SFU1610 একটি SFU1605 বল স্ক্রু প্রতিস্থাপন করতে পারে?
উত্তর: এটি সাধারণত সরাসরি প্রতিস্থাপন নয়। উভয়ই একটি 16 মিমি নামমাত্র ব্যাস ব্যবহার করে, তবে SFU1610 প্রতি বিপ্লবে 10 মিমি ভ্রমণ করে যখন SFU1605 5 মিমি ভ্রমণ করে। মোটরের গতি, টর্ক, অবস্থানের রেজোলিউশন, বাদামের দৈর্ঘ্য এবং মেশিন নিয়ন্ত্রণ সেটিংস অবশ্যই পরীক্ষা করা উচিত।
প্রশ্ন: SFU1610 100টি মোটর বিপ্লবে কত ভ্রমণ করে?
উত্তর: একটি 10 মিমি সীসা 100টি স্ক্রু বিপ্লবে 1000 মিমি তাত্ত্বিক রৈখিক ভ্রমণ উৎপন্ন করে, ধরে নিই যে মোটর এবং স্ক্রু 1:1 অনুপাতে সংযুক্ত।
প্রশ্ন: SFU1610 কি দীর্ঘ ভ্রমণ অক্ষের জন্য উপযুক্ত?
উত্তর: উপযুক্ততা মোট স্ক্রু দৈর্ঘ্য, ঘূর্ণন গতি, সমর্থন বিন্যাস এবং অক্ষীয় লোডের উপর নির্ভর করে। দীর্ঘ স্ক্রুগুলির জন্য, সমাপ্ত দৈর্ঘ্য নিশ্চিত হওয়ার আগে সমালোচনামূলক গতি এবং শ্যাফ্টের বিচ্যুতি গণনা করা উচিত।
প্রশ্ন: DLY কি মোটর কাপলিং এবং সমর্থনের সাথে SFU1610 সরবরাহ করতে পারে?
উঃ হ্যাঁ। ম্যাচিং সাপোর্ট ইউনিট এবং একটি কাপলিং বল স্ক্রু দিয়ে উদ্ধৃত করা যেতে পারে। সামঞ্জস্য নিশ্চিত করতে মোটর-শ্যাফ্ট ব্যাস, সমর্থন-ইউনিট মডেল এবং শ্যাফ্ট-এন্ড অঙ্কন প্রদান করুন।
একটি SFU1610 বল স্ক্রু উদ্ধৃতি অনুরোধ করুন
প্রয়োজনীয় স্ক্রু দৈর্ঘ্য, কার্যকর স্ট্রোক, পরিমাণ, নির্ভুলতা গ্রেড, কাজের গতি, সমর্থন-ইউনিট মডেল এবং শ্যাফ্ট-শেষ অঙ্কন পাঠান। DLY উদ্ধৃতির আগে SFU1610-3/2 স্পেসিফিকেশন নিশ্চিত করবে।
