SBR20 লিনিয়ার রেলCNC রাউটার, লেজার এনগ্রেভিং মেশিন, 3D প্রিন্টার, কাঠের তৈরি যন্ত্রপাতি, প্যাকেজিং সরঞ্জাম, এবং মাঝারি-লোড অটোমেশন সিস্টেমের জন্য ডিজাইন করা একটি 20mm সম্পূর্ণ সমর্থিত গোলাকার লিনিয়ার রেল৷ এটি একটি ক্রমাগত অ্যালুমিনিয়াম সাপোর্ট বেসের সাথে একটি ক্রোম-প্লেটেড বৃত্তাকার শ্যাফ্টকে একত্রিত করে, যা শ্যাফ্টের বিচ্যুতি কমাতে সাহায্য করে এবং অসমর্থিত বৃত্তাকার শ্যাফ্টের চেয়ে দীর্ঘ ভ্রমণের দৈর্ঘ্যে মসৃণ রৈখিক গতি প্রদান করে।
DLY মিলের সাথে SBR20 রৈখিক রেল সমাবেশ সরবরাহ করেSBR20UU লিনিয়ার বিয়ারিং ব্লক. থেকে স্ট্যান্ডার্ড এবং কাস্টম কাটা দৈর্ঘ্য340 মিমি থেকে 6000 মিমিউপলব্ধ, এবং দীর্ঘ ভ্রমণ প্রয়োজনীয়তা মেশিন লেআউট অনুযায়ী রেল জয়েন্টিং মাধ্যমে পরিচালনা করা যেতে পারে.
SBR20 লিনিয়ার রেল পণ্যের ছবি
SBR20 সমর্থিত রৈখিক রেল কাঠামো দেখান, যার মধ্যে অ্যালুমিনিয়াম সাপোর্ট বেস, ক্রোম-প্লেটেড রাউন্ড শ্যাফ্ট, মিলে যাওয়া বিয়ারিং ব্লক, মাউন্টিং হোল এবং স্লাইডিং অ্যাসেম্বলির বিবরণ রয়েছে৷

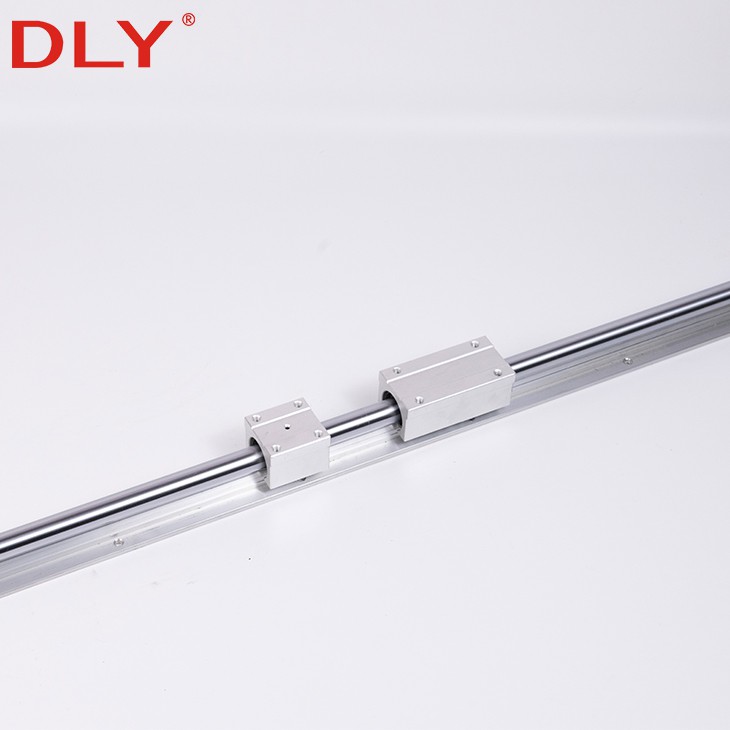

মিলিত বিয়ারিং ব্লক সহ SBR20 সমর্থিত লিনিয়ার রেল।
20 মিমি বৃত্তাকার খাদ অবিচ্ছিন্ন অ্যালুমিনিয়াম সমর্থন বেস উপর মাউন্ট.
খোলা-টাইপ বিয়ারিং ব্লক সহ লিনিয়ার রেল সমাবেশ।
মসৃণ রৈখিক আন্দোলনের জন্য ব্লক এবং খাদ যোগাযোগ এলাকা.
SBR20 লিনিয়ার রেল স্পেসিফিকেশন
SBR20 সাধারণত নির্বাচিত হয় যখন একটি যন্ত্রের জন্য একটি 20mm বৃত্তাকার শ্যাফ্ট সিস্টেমের প্রয়োজন হয় যা একটি আদর্শ অসমর্থিত শ্যাফ্টের চেয়ে ভাল সমর্থন সহ। অ্যালুমিনিয়াম বেস রেলের দৈর্ঘ্য বরাবর লোড বিতরণ করতে সাহায্য করে, যখন SBR20UU ব্লক কম-ঘর্ষণ স্লাইডিং গতি প্রদান করে।
| ব্র্যান্ড | DLY |
| সমাবেশ মডেল | SBR20 লিনিয়ার রেল |
| মিলিত স্লাইড ব্লক | SBR20UU লিনিয়ার বিয়ারিং ব্লক |
| খাদ ব্যাস | Φ20 মিমি |
| গাইড রেলের দৈর্ঘ্য | প্রতি টুকরা 340-6000 মিমি; কাস্টম কাটা দৈর্ঘ্য উপলব্ধ |
| ব্লক প্রতি গতিশীল লোড | 882 N |
| ব্লক প্রতি স্ট্যাটিক লোড | 1370 N |
| প্রধান কাঠামো | অ্যালুমিনিয়াম সাপোর্ট বেস সহ ক্রোম-প্লেটেড রাউন্ড শ্যাফ্ট |
| উপাদান | উচ্চ কার্বন ইস্পাত খাদ এবং অ্যালুমিনিয়াম বেস |
| সারফেস ট্রিটমেন্ট | পরিধান প্রতিরোধ এবং জারা সুরক্ষার জন্য ক্রোম-প্লেটেড শ্যাফ্ট পৃষ্ঠ |
| সাধারণ অ্যাপ্লিকেশন | CNC রাউটার, লেজার খোদাই মেশিন, 3D প্রিন্টার, কাঠের যন্ত্রপাতি, প্যাকেজিং সরঞ্জাম, অটোমেশন অক্ষ |
নির্ভুলতা এবং কাঠামোগত বিবরণ
এই বিবরণগুলি ইনস্টলেশনের নির্ভরযোগ্যতা, চলমান মসৃণতা এবং দীর্ঘ-পরিষেবা জীবনকে প্রভাবিত করে।

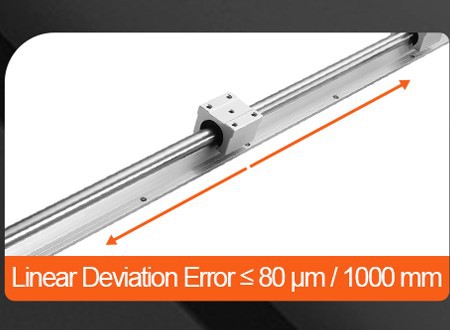

স্থিতিশীল রেল চলাচলের জন্য রৈখিক বিচ্যুতি নিয়ন্ত্রণ।

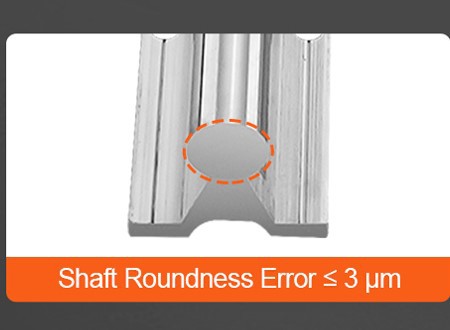

খাদ গোলাকার নির্ভুলতা মসৃণ সহচরী সমর্থন করে.

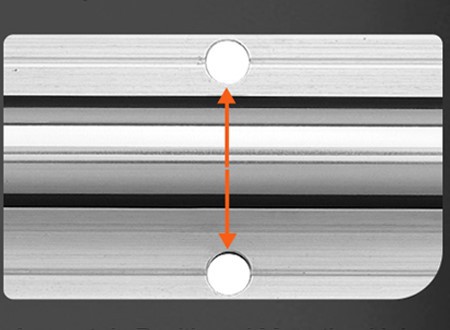

সহজ ইনস্টলেশনের জন্য সঠিকভাবে অবস্থান মাউন্ট গর্ত.
SBR20 লিনিয়ার রেল পারফরমেন্স হাইলাইট

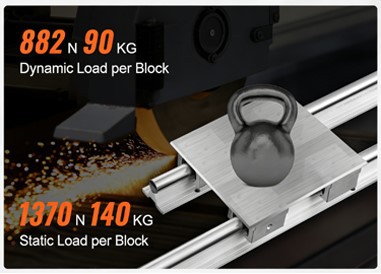

লোড ক্ষমতা
প্রতি ব্লকের গতিশীল লোড হল 882N এবং প্রতি ব্লকের স্ট্যাটিক লোড হল 1370N, অনেকগুলি মাঝারি-লোড লিনিয়ার মোশন সিস্টেমের জন্য উপযুক্ত৷

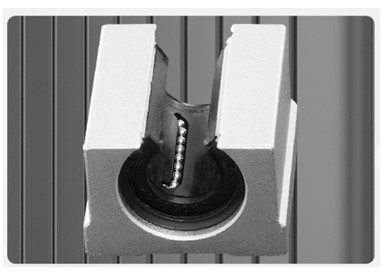

বল বিয়ারিং-এ নির্মিত-
SBR20UU ব্লক কম-ঘর্ষণ রৈখিক আন্দোলন প্রদান করে এবং সমর্থিত শ্যাফ্ট বরাবর ক্যারেজকে মসৃণভাবে চলতে সাহায্য করে।

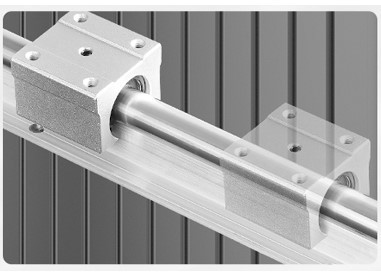

স্থিতিশীল স্লাইডিং
সমর্থিত শ্যাফ্ট এবং মিলিত ব্লক কম্পন কমাতে সাহায্য করে এবং বারবার ভ্রমণের সময় গতির স্থিতিশীলতা উন্নত করে।

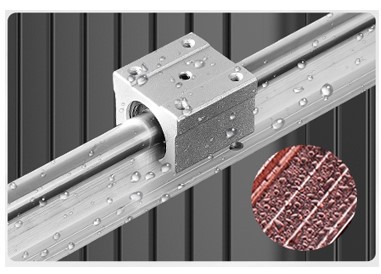

ক্রোম-প্লেটেড সারফেস
ক্রোম-প্লেটেড শ্যাফ্ট পৃষ্ঠ পরিধান প্রতিরোধের উন্নতি করে এবং সাধারণ শিল্প পরিবেশে আরও ভাল সুরক্ষা প্রদান করে।
কাস্টমাইজেশন এবং সরবরাহ ক্ষমতা
DLY পৃথক রেল, রেল জোড়া, বা রেল-এবং-ব্লক অ্যাসেম্বলি হিসাবে SBR20 লিনিয়ার রেল সরবরাহ করতে পারে। প্রতিস্থাপন আদেশের জন্য, অনুগ্রহ করে বিদ্যমান মডেল, মোট দৈর্ঘ্য, ব্লক পরিমাণ এবং মাউন্টিং হোল লেআউট প্রদান করুন। নতুন মেশিন প্রকল্পের জন্য, DLY SBR20 উপযুক্ত কিনা বা একটি বৃহত্তর সমর্থিত রেল, TBR রেল, বা বর্গাকার রৈখিক গাইডওয়ে ভাল হবে কিনা তা নিশ্চিত করতে সাহায্য করতে পারে।
রেল প্রয়োজনীয় ভ্রমণ দৈর্ঘ্য, মেশিন ফ্রেমের আকার, বা প্রতিস্থাপন মাত্রা অনুযায়ী কাটা যেতে পারে।
ইনস্টলেশনের সময় মিলের সমস্যাগুলি কমাতে রেলের সাথে SBR20UU ব্লকগুলি একসাথে সরবরাহ করা যেতে পারে।
একটি স্ট্যান্ডার্ড রেলের চেয়ে দীর্ঘ ভ্রমণের জন্য, জয়েন্টিং সমাধানগুলি আপনার লেআউট এবং নির্ভুলতার প্রয়োজনীয়তা অনুসারে আলোচনা করা যেতে পারে।
FAQ – SBR20 লিনিয়ার রেল
SBR20 লিনিয়ার রেল সাধারণত SBR20UU খোলা-টাইপ লিনিয়ার বিয়ারিং ব্লকের সাথে ব্যবহার করা হয়। DLY সহজ মিলের জন্য রেল এবং ব্লক একসাথে সরবরাহ করতে পারে।
SBR20-এ একটি অ্যালুমিনিয়াম বেস দ্বারা সমর্থিত একটি 20mm বৃত্তাকার শ্যাফ্ট রয়েছে। এই কাঠামোটি একটি অসমর্থিত বৃত্তাকার শ্যাফ্টের তুলনায় দীর্ঘ ভ্রমণে শ্যাফ্ট বাঁকানো হ্রাস করে।
হ্যাঁ। DLY আপনার মেশিন স্ট্রোক, ইনস্টলেশন স্থান, এবং অঙ্কন প্রয়োজনীয়তা অনুযায়ী কাস্টম কাট দৈর্ঘ্য প্রদান করতে পারে।
হ্যাঁ। SBR20 সাধারণত CNC রাউটার, কাঠের মেশিন, লেজার খোদাই মেশিন এবং অন্যান্য মাঝারি-লোড লিনিয়ার মোশন ইকুইপমেন্টে ব্যবহৃত হয়।
রেলগুলি দীর্ঘ-মরিচা প্রতিরোধ, মোড়ানো, ফোম প্যাডিং এবং দীর্ঘ-পরিবহনের সময় ক্ষতি কমাতে উপযুক্ত বাইরের প্যাকেজিং দিয়ে সুরক্ষিত।
কাস্টমাইজড মাউন্টিং হোল বা বিশেষ ইনস্টলেশন প্রয়োজনীয়তা প্রয়োজন হলে অনুগ্রহ করে রেলের দৈর্ঘ্য, পরিমাণ, ব্লক পরিমাণ, অ্যাপ্লিকেশন এবং অঙ্কন প্রদান করুন।
আপনার মেশিনের জন্য SBR20 লিনিয়ার রেল প্রয়োজন?
আপনার প্রয়োজনীয় রেল দৈর্ঘ্য, ব্লক পরিমাণ, আবেদন এবং অঙ্কন DLY পাঠান। আমরা উপযুক্ত SBR20 রৈখিক রেল সমাবেশ নিশ্চিত করতে এবং উদ্ধৃতি সমর্থন প্রদান করতে সাহায্য করতে পারি।
